Beschreibung

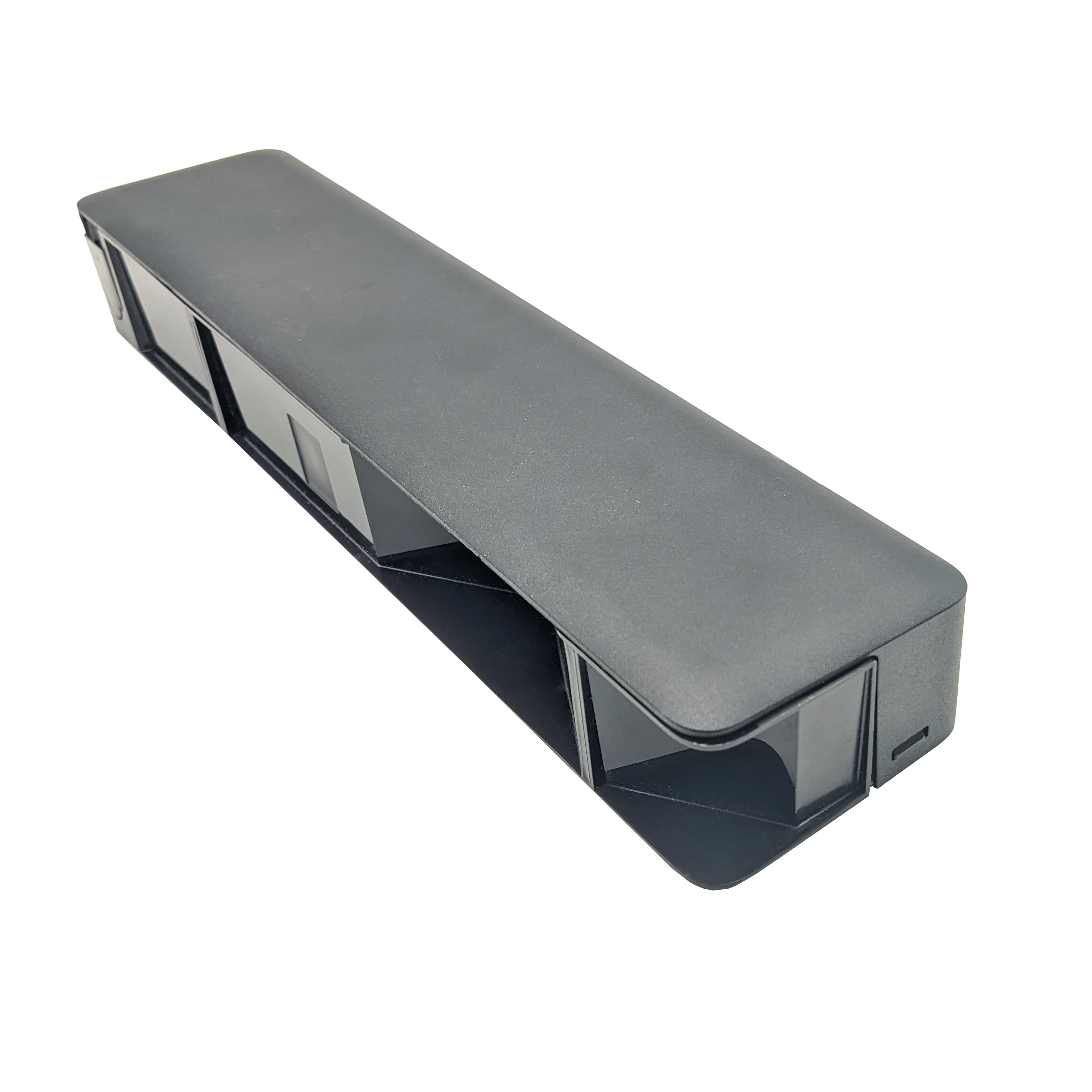

Der ShieldScan setzt mit seiner innovativen Time-of-Flight-Technologie neue Maßstäbe bei der präzisen Personenabsicherung an Automatiktüren gemäß DIN 18650 und EN 16005. Als weltweit erster statischer Türsicherungssensor verzichtet er komplett auf bewegliche Teile, was einen absolut geräuschlosen Betrieb sowie maximale Langlebigkeit garantiert. Dank der unkomplizierten Plug-and-Play-Montage und einer intuitiven Gestensteuerung lässt sich das System im Handumdrehen in Betrieb nehmen und an individuelle Türgegebenheiten anpassen. Das kompakte, IP65-zertifizierte Gehäuse schützt zuverlässig vor Witterungseinflüssen und macht den Sensor zur idealen, dezenten Lösung für den anspruchsvollen Innen- und Außenbereich.
Der ShieldScan verfügt über einen internen Gyroskop-Sensor, womit der ShieldScan stets den aktuellen Öffnungswinkel detektieren kann, ohne dass eine komplexe Anbindung an die Steuerung notwendig ist. Hiermit kann der ShieldScan eine sogenannte virtuelle Wand erstellen, womit Objekte hinter einer geöffneten Drehflügeltür sicher ausgeblendet werden können.
Auch Doppel-Drehflügeltüren sind mit dem ShieldScan kein Problem: 2 Sets können gegenüberliegend montiert werden.
Der ShieldScan kommt als Set mit 2 Sensoren, je einen für Bandseite und Bandgegenseite und mit einem Solid-State-Relais-Ausgang. Andere Farben oder Bedruckung sind auf Anfrage erhältlich.
Features:
- Solid-State-Scanner Technologie (ToF) ohne bewegliche Teile
- Einfache und schnelle Montage dank Gestensteuerung
- Gehäuse mit IP65 Schutz
- Berührungsloser Sicherheitssensor für Drehflügeltüren
Technische Daten:
| Betriebsspannung | 24 V DC |
| Leistungsaufnahme | Primärsensor: 3,6 W Sekundärsensor: 3,4 W |
| Strahlanzahl | 20 |
| Lichtfleckdurchmesser | 8 cm bei Tastweite 2000 mm |
| Maximale Montagehöhe | 3 m |
| Maximale Türbreite | 1,8 m (bis 2,5 m Montagehöhe) 1,6 m (bis 3 m Montagehöhe) |
| Schutzart | IP65 |
| Sicherheit | Kat. 2 / PL d / SIL 2 |
| Ausgang | Halbleiterrelais |
| Max. Schaltspannung | 30 V DC |
| Max. Schaltstrom | 60 mA |
| Abmessungen (H × B × T) | 61,3 mm × 255 mm × 38,7 mm |
